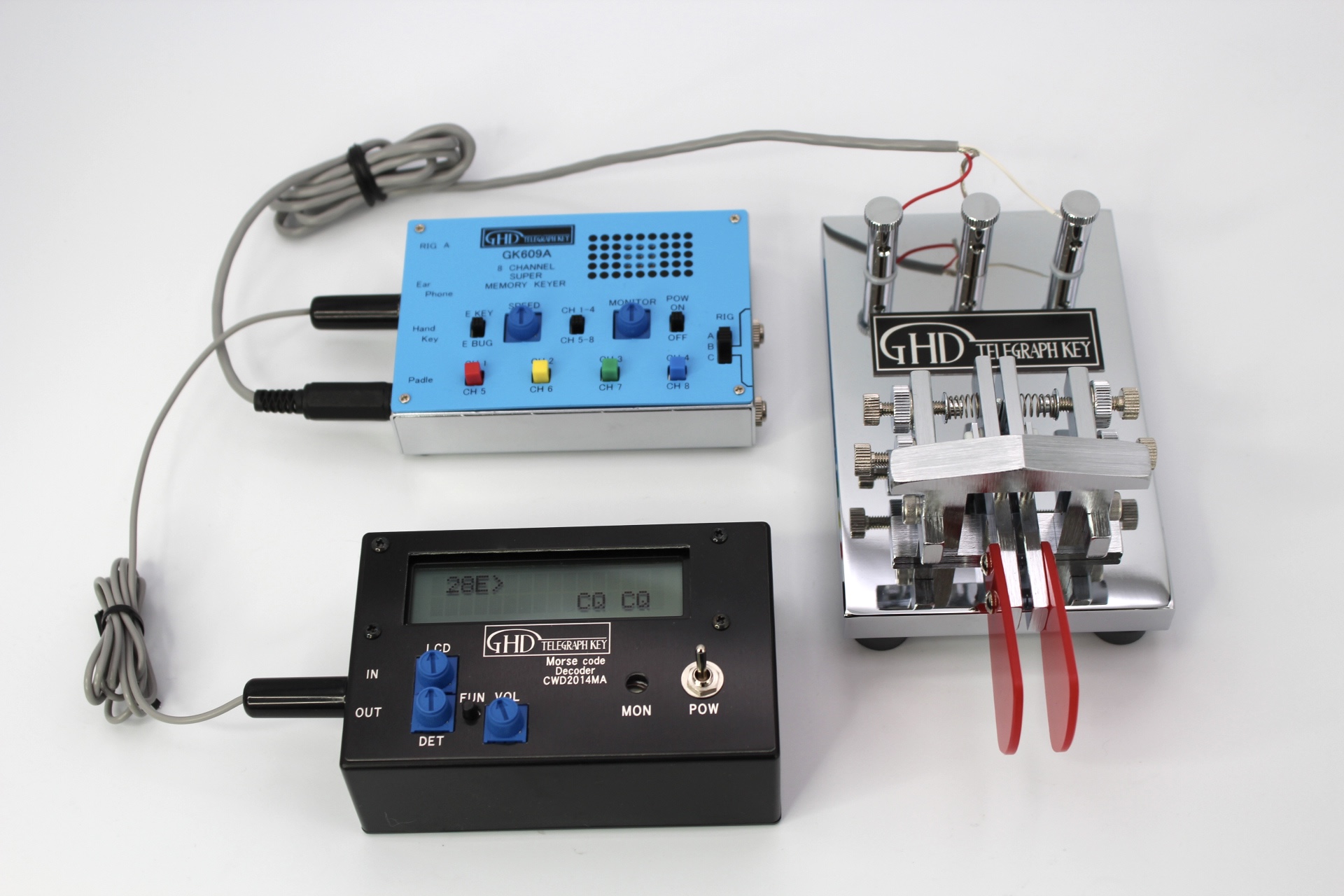

CWD2014M／CWD2014MA

本解読器は、受信したモールス信号の**音（トーン）**を解析し、文字に変換する装置です。
無線機から出力されるモールストーンを入力することで解読を行います。

■ 接続方法

【無線機と直接接続する場合】

1. 無線機のスピーカー端子（モノラル）から音声を取り出します

2. 解読器の「IN」端子へ接続します

3. 解読結果はCWD2014MAの表示部に出ます

4. 「OUT」端子から音声として出力されますのでイヤホンまたは外部スピーカーを接続してご使用ください

(CWD2014MAにも小型スピーカーは付いていますが音は大きくしたい時はイヤホンまたは外部スピーカーをご使用ください。)

安定した入力のため、
スピーカー端子（モノラル）からの接続をおすすめします。

■ トーン周波数設定について【重要】

本機は
500Hz／600Hz／700Hz／800Hz に設定可能です。
※出荷時設定は600Hzです。

ご使用の際は、

無線機のモールストーンを600Hzに設定し、
解読器も600Hzに合わせてください。

無線機と解読器の周波数が一致していない場合、
正しく解読できません。

■ 古い無線機をご使用の場合

古い無線機では、トーン周波数が固定で変更できない機種があります。

その場合は、
できるだけ600Hzに近い設定でご使用ください。

CWD2014MAの※印がつくように設定します。

600Hzから外れている場合、
解読精出来ません。

 音が出ない場合について

OUT端子にイヤホンや外部スピーカーを接続しても音が出ない場合、

原因は無線機ではなく、
接続しているイヤホンやスピーカーが本機のモノラル出力に対応していない可能性があります。

モノラル対応品、またはモノラルプラグに変更して下さい。

■ 最後に

モールス信号は「音」がすべてです。

・無線機と解読器を600Hzで正しく合わせ、安定した接続を行うことで、本機は本来の性能を発揮します。

（ご自身の送信符号と相手符号の解読ができます。）

・受信がうまく出来ずCWD2014MAに頼ると耳による解読はますます出来なくなります。

GHDキーは、これからも確実で信頼できる製品づくりを続けてまいります。
安心してモールス通信をお楽しみください。
